Фланцевое Уплотнение Tadpole (TG)
Высокотемпературный уплотнительный профиль с круглым сердечником и монтажным хвостом для фланцевых тканевых компенсаторов, защищающий слои ткани от перерезания острыми кромками прижимных планок и обеспечивающий 100% герметичность при положительном давлении.
При монтаже компенсатора полотно зажимается между фланцем и стальными планками. При затяжке болтов и возникновении вибраций острая внутренняя кромка планки действует как гильотина, подрезая ткань (эффект pinch notch shear).

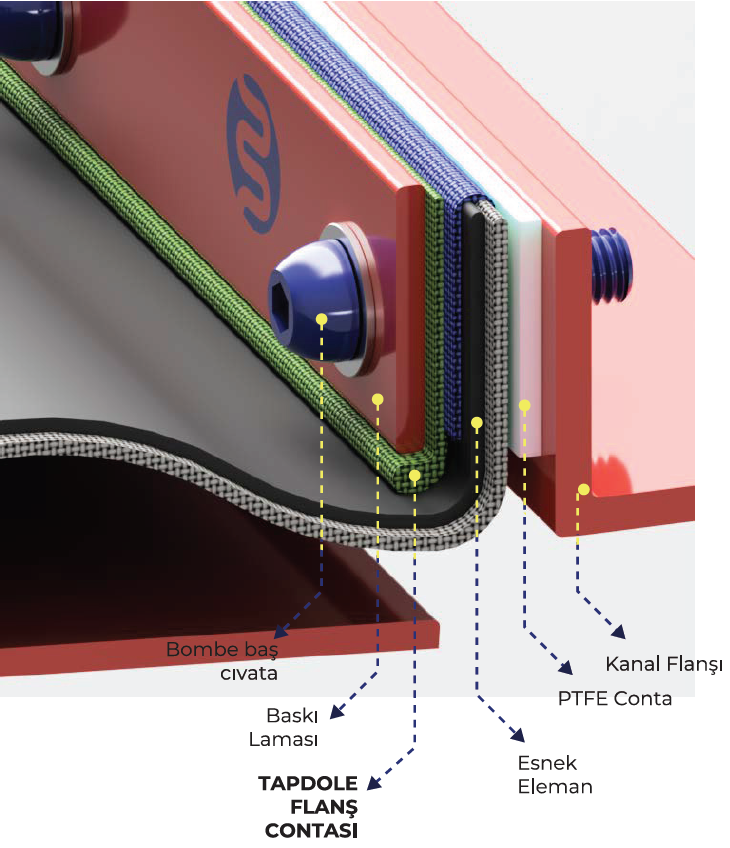

BundleTec Фланцевое Уплотнение Tadpole (TG) снабжено упругим круглым сердечником (головкой) и плоским монтажным хвостом, заводимым под планку. Головка служит эластичным бампером на острой кромке стали, устраняя риск надреза и герметизируя фланцы при давлении до +50 000 Па.
Расчет теплового расширения воздуховодов
Интерактивный расчет осевых и сдвиговых перемещений, температурных градиентов и монтажных компенсаций.
Общие сведения
Фланцевое уплотнение Tadpole (TG) — специальный профиль для фланцевых тканевых компенсаторов. Круглый сердечник равномерно распределяет контактное давление болтов, изолирует острые стальные кромки и предохраняет ткань от истирания и срезания при технологических вибрациях.
Области применения
- Напорные тракты центробежных и осевых промышленных вентиляторов
- Вибронагруженные вентиляционные и газовые каналы
- Фланцевые узлы установок сероочистки (FGD/ГОУ)
- Фланцевые компенсаторы цементных производств и ТЭС
- Все тканевые сильфоны с креплением на прижимных планках
Технические преимущества
- Полностью исключает перерезание ткани острой кромкой прижимной планки
- Равномерно распределяет усилие затяжки болтов, устраняя точечные пережатия
- Упругий сердечник гарантирует нулевую утечку газа при высоком избыточном давлении
- Варианты с сеткой Inconel и силиконом обеспечивают эластичность до 600°C
- Полное соответствие инструкциям по монтажу фланцев FSA-DSJ-402 и RAL-GZ 719
TG Технические параметры и рабочие пределы
| Диаметр головки | от 12 мм до 35 мм (по ширине фланца и планки) |
| Ширина хвоста | от 30 мм до 100 мм (по ширине прижимной планки) |
| Температурный предел | от -50°C до +600°C (до +1000°C с керамикой) |
| Рекомендуемый момент | от 45 до 65 Нм по нормам FSA-DSJ-402 |
| Оболочка профиля | Стеклоткань с PTFE-покрытием или антистатический арамид |
| Стандарт изготовления | FSA-DSJ-402 · RAL-GZ 719 Категории I-V |
Фланцевое Уплотнение Tadpole (TG) — Подробная архитектура конструкции
1. Сдвиговые напряжения зажима и распределение давления
При затяжке полотна между фланцами острые кромки планок создают зоны экстремальных сдвиговых напряжений. При вибрациях кромка перерезает ткань. Одновременно при избыточном давлении газ свистит в межболтовых зазорах. Профиль Tadpole решает обе эти проблемы разом.
2. Сердечник и упругая память формы
Материал сердечника подбирается под условия: силикон высокой упругости для температур до 220°C; стеклошнур в оплетке Inconel 625 для 220°C–550°C; биорастворимое волокно с пружиной для температур выше 550°C. Оболочка изготавливается из стеклоткани с PTFE.
3. Геометрия крепежа и куполообразные болты
Обычные шестигранные болты могут перекручивать фланец. BundleTec предписывает использовать болты с полукруглой (купольной) или потайной головкой и широкие толстые шайбы. Это обеспечивает равномерное контактное давление (P_контакт > 3.5 МПа).
4. Опыт эксплуатации и оформление углов
На дымососе цементной печи компенсаторы рвались у планки каждые 3 месяца. Установка профиля Tadpole гарантировала 6 лет непрерывной работы. В углах прямоугольных газоходов применяют готовые угловые элементы во избежание складок.
Рассчитайте температурные перемещения и подберите компонент →
Введите сечение газохода и температуру рабочей среды для расчета тепловых сдвигов и нагрузок.
Международные стандарты качества и сертификация
Все внутренние компоненты тканевых компенсаторов проектируются и производятся по нормам FSA и RAL-GZ 719.
Температурные категории 1-5 ассоциации Gütegemeinschaft Weichstoff-Kompensatoren, гелиевые испытания и прочность.
Нормы ассоциации Fluid Sealing Association FSA-DSJ-401/402 по внутренним экранам и усилиям затяжки фланцев.
Требования по отводу статического электричества, уравниванию потенциалов и взрывозащите для Зон 1/21.
Часто задаваемые вопросы
Что такое уплотнение Tadpole и почему оно так называется? +
Это фасонный уплотнительный профиль из круглого упругого сердечника (головки) и плоского тканевого хвоста. Из-за сходства с головастиком (англ. tadpole) оно получило международное название.
Как уплотнение защищает ткань от кромки прижимной планки? +
Плоский хвост лежит под планкой, а круглый упругий валик упирается во внутреннюю кромку планки, создавая мягкий буфер, не дающий острому металлу коснуться ткани.
Каким образом достигается герметичность при положительном давлении? +
При затяжке болтов упругий валик деформируется, заполняя все микронеровности фланца и предотвращая утечки газа даже при давлениях свыше +50 000 Па.
Как уплотнение укладывается в углах прямоугольного газохода? +
В углах 90 градусов используются либо готовые заводские фасонные угловые элементы, либо шнур плавно изгибается по радиусу во избежание пережима.
